金箍棒找水仪操作视频

2024-01-02
分享到:
返回

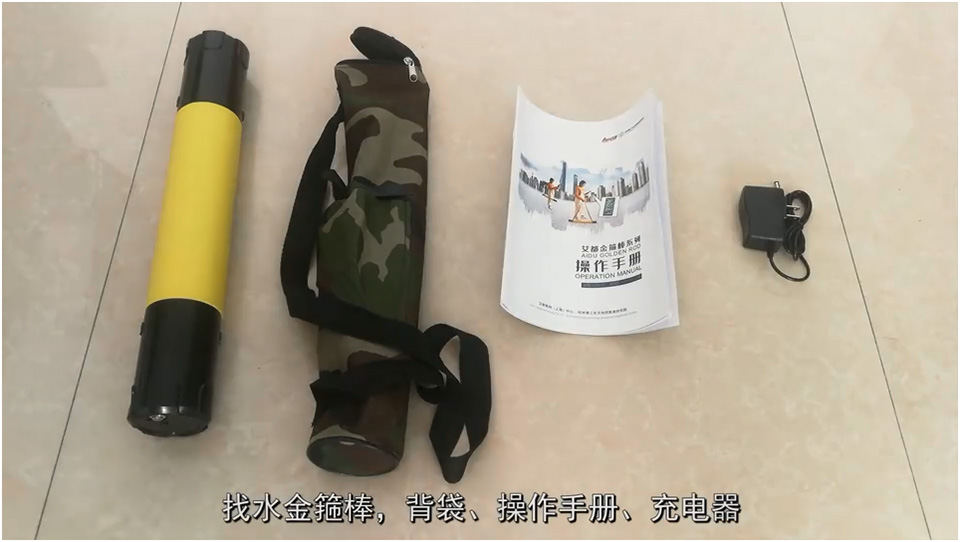

找水金箍棒系列的标准配置有找水金箍棒、背带、操作手册、充电器。

金箍棒找水仪标准配置

金箍棒找水仪标准配置

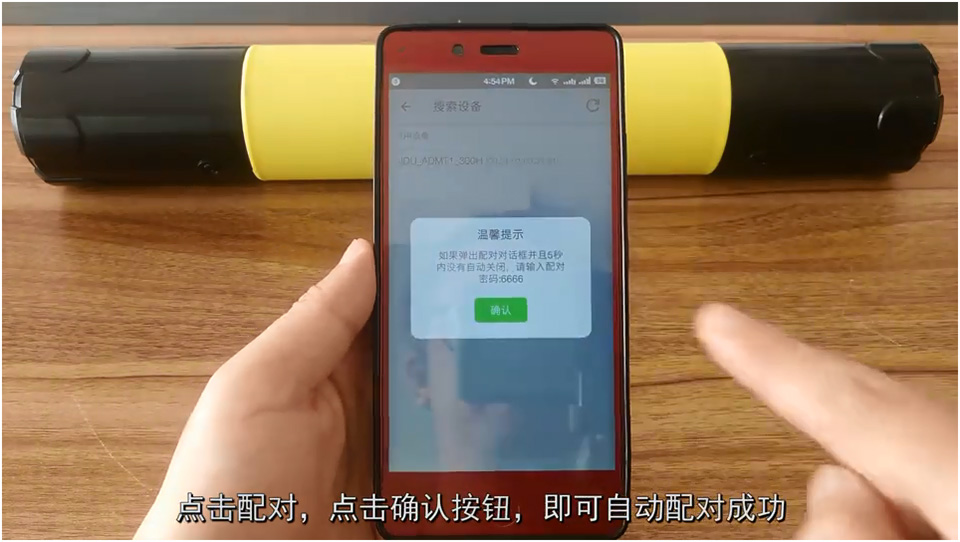

使用时打开金箍棒开关,确认指示灯亮起,手机APP无线连接金箍棒即可,应用商店下载艾都勘探APP,手机号注册登陆后,点击蓝牙连接,再点击APP连接,查找到对应的金箍棒设备,点击配对,点击确认按钮,即可自动配对成功。如无法自动配对,则手动输入默认密码6666,完成配对。

连接设备

连接设备


测量时,首先在待测场地拉好皮尺,根据实际情况,以相同的距离做好点位标记,我们来到第一个点位,点击手机APP上的新建测量,命名测线名字,比如果园01,设置制图X坐标,建议为10,以方便看图分析,然后设置本次测量的对应参数,测量深度按实际情况选择。

参数设置

参数设置

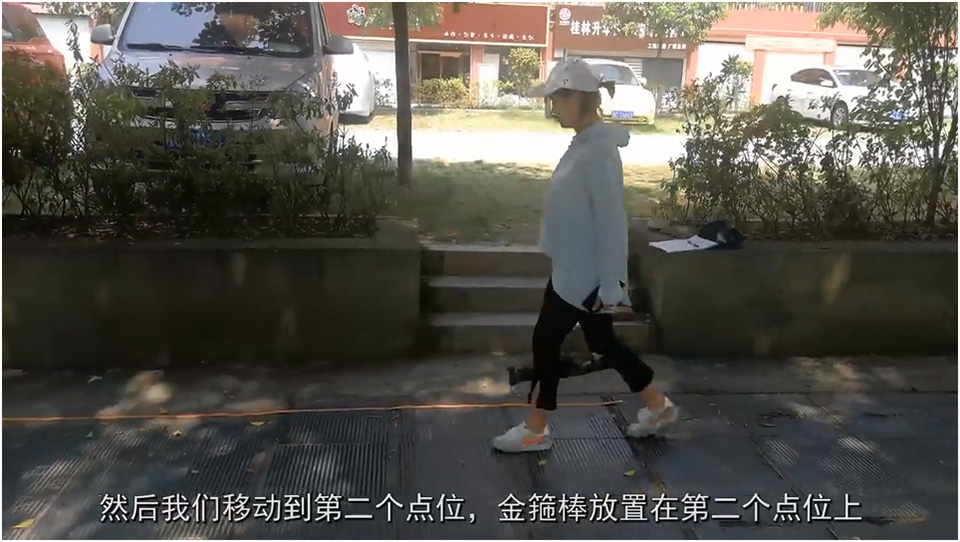

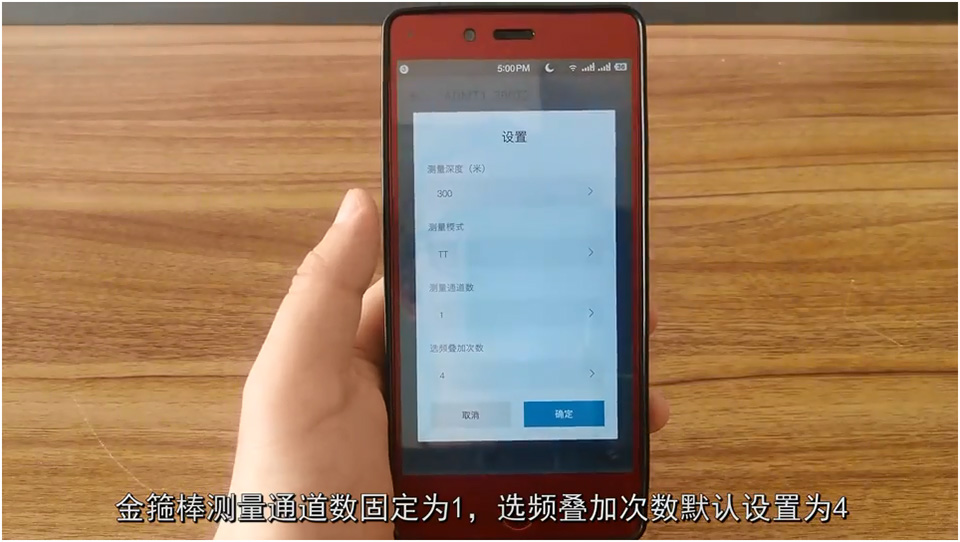

测量模式分为TT探头模式和MN电极模式,TT探头模式放在待测点位即可测量,MN电极模式需要给金箍棒加装两根电极棒,插入地面测量,金箍棒测量通道数固定为1,选频叠加次数默认设置为4,设置完成后进入到测量页面,把金箍棒放置在第一个点位上,点击APP上的测量按钮,即可收集当前点位的测量数据,然后我们移动到第二个点位,金箍棒放置在第二个点位上,点击APP上的测量按钮,测量第二个点位的数据,以此类推,等距离移动到下一个点位,重复以上测量操作,收集多组数据,就可完成整条测线的数据收集。

采集数据

采集数据

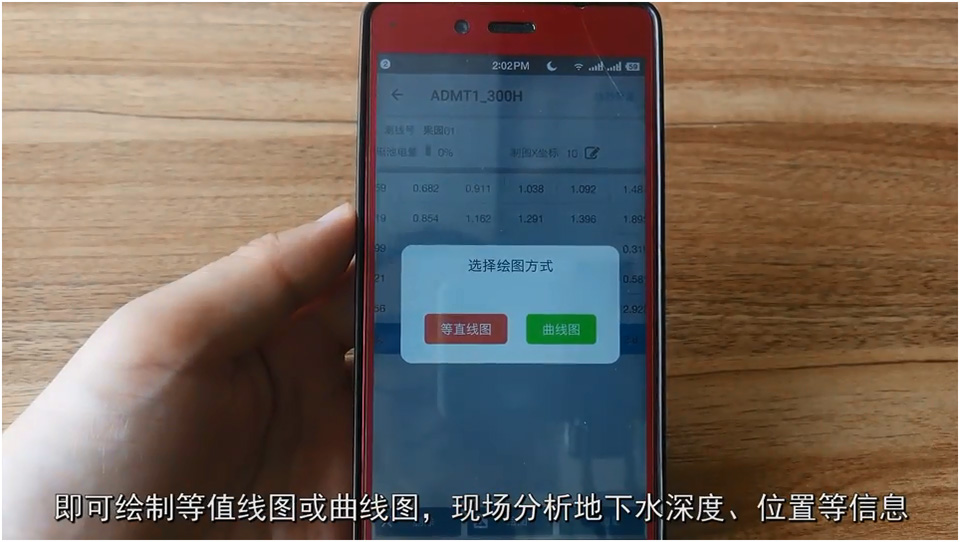

测量完成后,可以点击手机APP上的绘图按钮,即可绘制等值线图或曲线图,现场分析地下水深度、位置等信息,屏幕上方2D按钮可切换成2D等值线图。

绘制等值线图

绘制等值线图


注意事项:
1、测线的测距至少2米以上,最少要测6个点测能绘图。
2、找水金箍棒在测量中保持静止,避免晃动。
3、每个测点找水金箍棒的放置角度要保持一致。
4、避免在高压线和雷雨天气等干扰环境下使用。
