物探找水仪使用基本技巧——网络直播课文字版

2020-04-24
分享到:
返回

  1、一般物探找水仪的基本原理



  市面上物探找水仪大多数都是利用大地天然电场作为场源,研究地球内部的电性结构,依据不同频率的电磁波在导电媒质中具有不同趋肤深度的原理,在地表测量不同频率的电磁场大小,来反应不同深度地质体的电性变化差异后,可以判读地下地质体的赋存特性。



  一般根据电磁波传播理论的亥姆霍兹方程、电磁波与电阻率的阻抗关系,频率越高深度越浅,频率越低深度越深。通过趋肤深度方程可以表示不同深度电阻率变化,可以分析判断出不同的地质异常体,当然还需要考虑电磁波的衰减变化(即衰减系数)



  2、一般物探找水仪的基本使用方法



  主要通过两个电极,即MN电极,电极极间连线一般为5-20米。也或者通过电磁探头来测量,不断地移动MN电极或电磁探头,测量多个测点后绘制成剖面彩图、曲线图,甚至三维成像等。

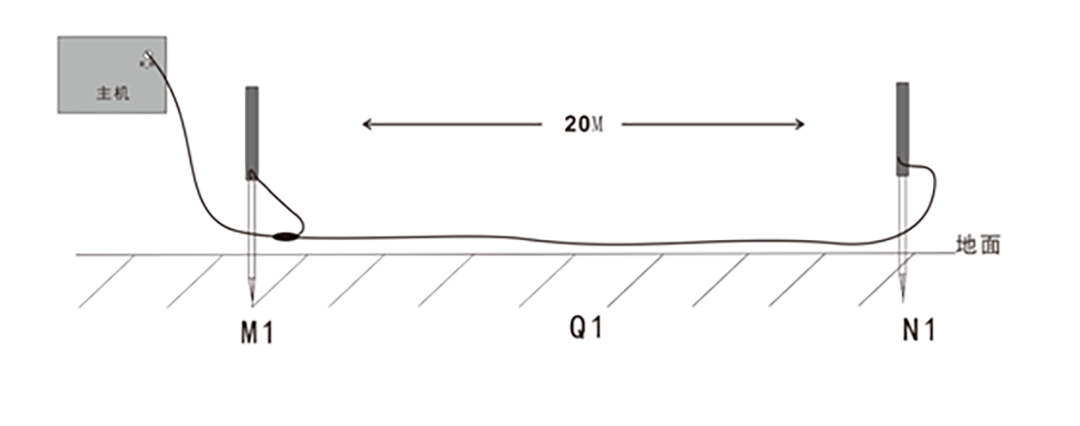

  图1:MN电极连接示意图

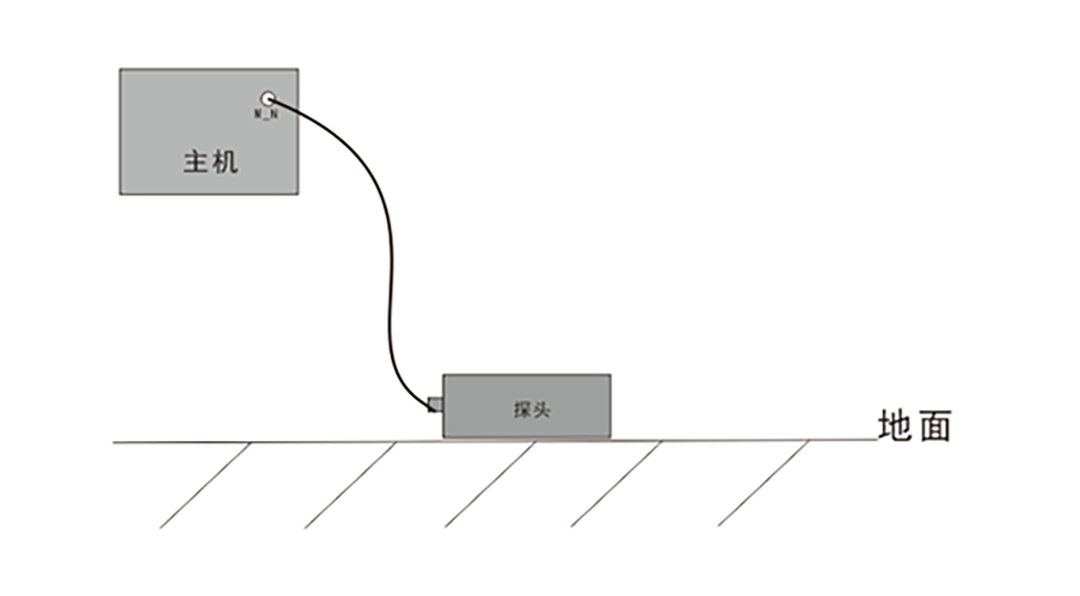

  图2:电磁探头连接示意图

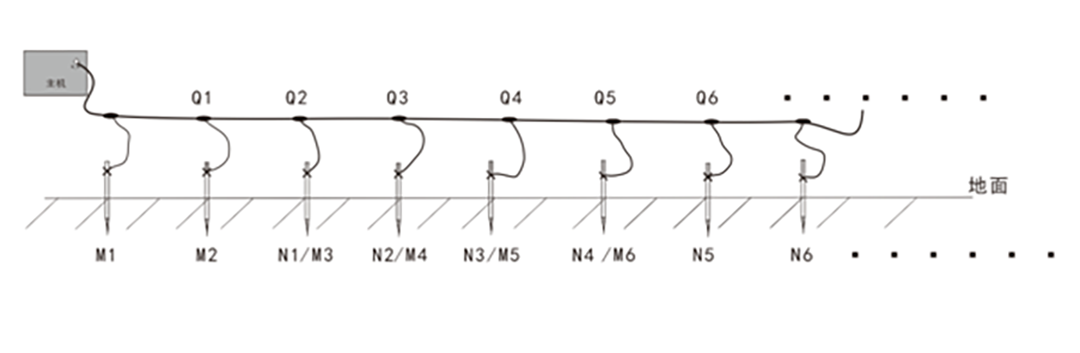

  图3:多通道电极连接示意图

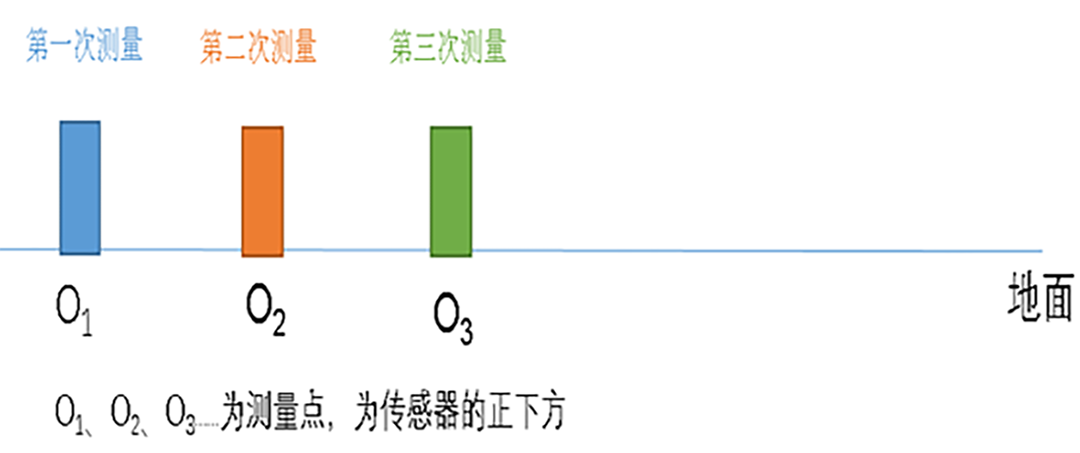

  图4:MN电极剖面移动示意图


  图5:电磁探头剖面移动示意图



  3、物探找水仪如何布置测线,测线方向如何掌握?



  物探找水仪测线一般都是直线,并且平面布置为佳,最好能垂直所寻找的目标异常体,即地下水的补给方向。假设地下水的补给方向为东西,布置测线的方向最好为南北,如果无法知道地下水的补给方向,可以根据现场环境来直线布置即可,在布置时候尽量考虑地面干扰因数,并且多布置测线测量后综合分析为佳。



  4、物探找水剖面测量点数应该测量多少个点最佳?



  物探找水仪一般测量6个数据点就可以自动成图,但在实际测量中,仅仅6个数据点就完成测量,并且判断打井的话,这样可能成功率会很低,因为测量数据量不够,反映地下信息有限,很容易造成误判,一般建议14个点以上为佳。特别是一些点距小(比如1米)会造成测线太短,很使得整个测量剖面都在地下水的上方或不能反映所需要打井的区域比较完整的信息,极易造成错误判断。



  所以,物探找水剖面测量点数应该测量多少个点呢,其实是越多点越好,测量剖面数量也是越多越好。



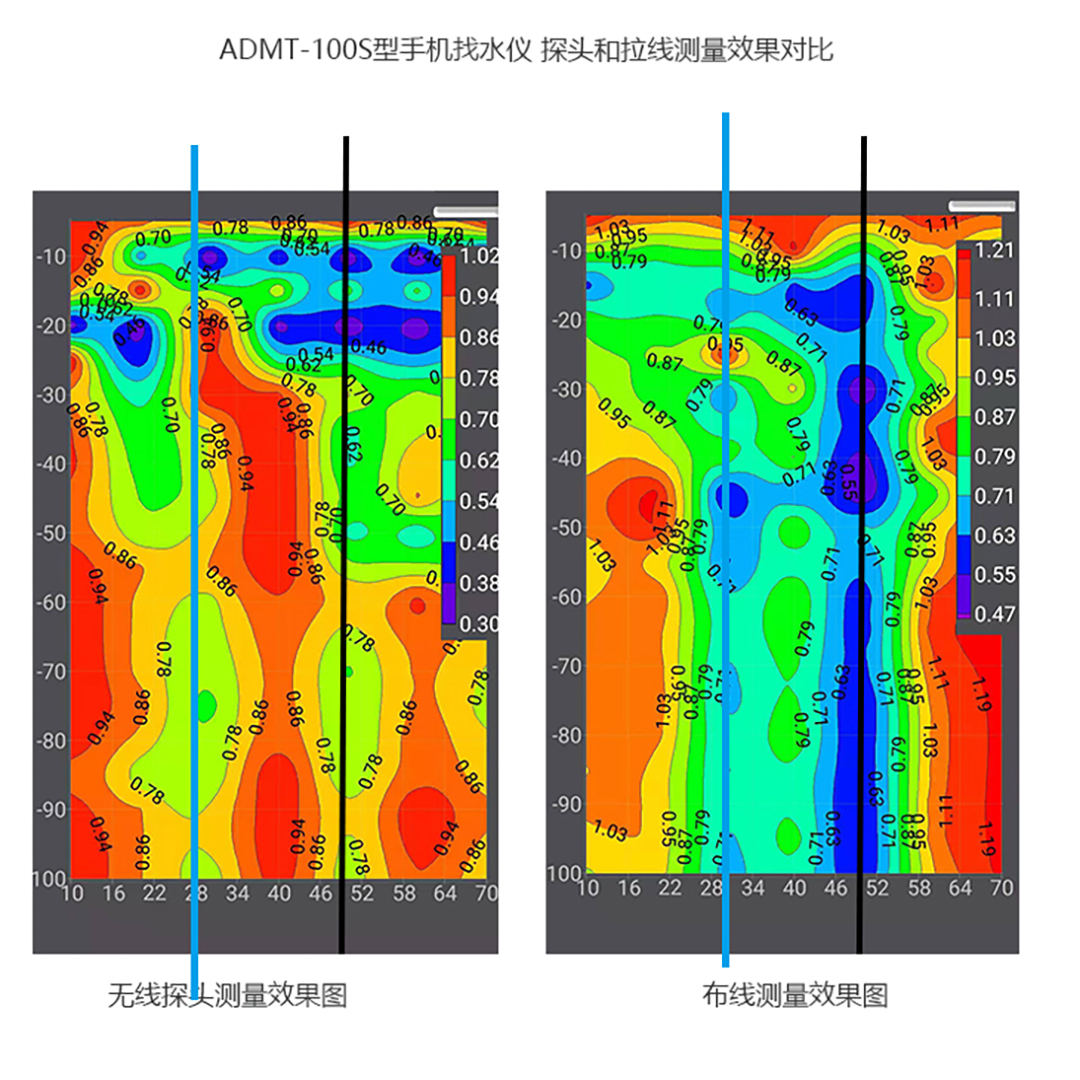

  5、电磁探头和MN电极测量有什么区别?



  首先,电磁探头测量点位置为探头正下方,而MN电极测量的记录中心点MN电极的中心点;



  其次,电磁探头是通过测量电磁场后转化为电阻率,而MN电极测量是直接通过测量电场值大小来值正比例电阻率。



  再次,电磁探头在水泥地面、岩石地面、沙漠等地表高阻区域测量信号要比MN电极测量的信号要稳定得多,并且可以单人操作,简单方便。



  需要注意的是在数据分析时也会有些不同,建议两种传感器配合使用效果更佳。


  6、物探找水剖面测量的几个基本名词解释和基本要求



  MN间距:MN电极测量时,MN之间的距离称为MN间距



  点距:测量完一个测量点后,移动到下一个测量点的距离称为点距



  线距:测量一条测线,或者说测量完一个剖面,在平行的方向测量另外一条测线和剖面的直接的距离。



  6.1 MN电极测量时,MN间距多少合适?



  MN电极测量时是接收两个电极(MN极)电场值大小来正比例电阻率,一般线长5-20米比较合适,如果太短极容易造成输入信号过小,受到干扰就大,会大大降低测量精度。



  6.2 物探找水剖面点距多少合适?



  点距一般1-5米之间比较合适,主要根据地下水的类型和目标出水量,一般裂隙水或要求出水量不大的,可以选择2米左右。第四系水或求出水量大的可以选择5米,甚至10米的点距。一般平原区域选择较大点距,山区较小;一般小量生活用水选择点距较小,灌溉和工业用水选择点距较大。



  6.3 物探找水剖面线距多少合适?



  很多人在物探找水就做一个剖面,甚至是一个很短的剖面就结束物探工作,这样准确率是比较差的,一般物探找水要求最好有平行剖3个和以上,这样更好的准确判断,并且还能判断出水的补给方向、出水量等其他相关信息。
